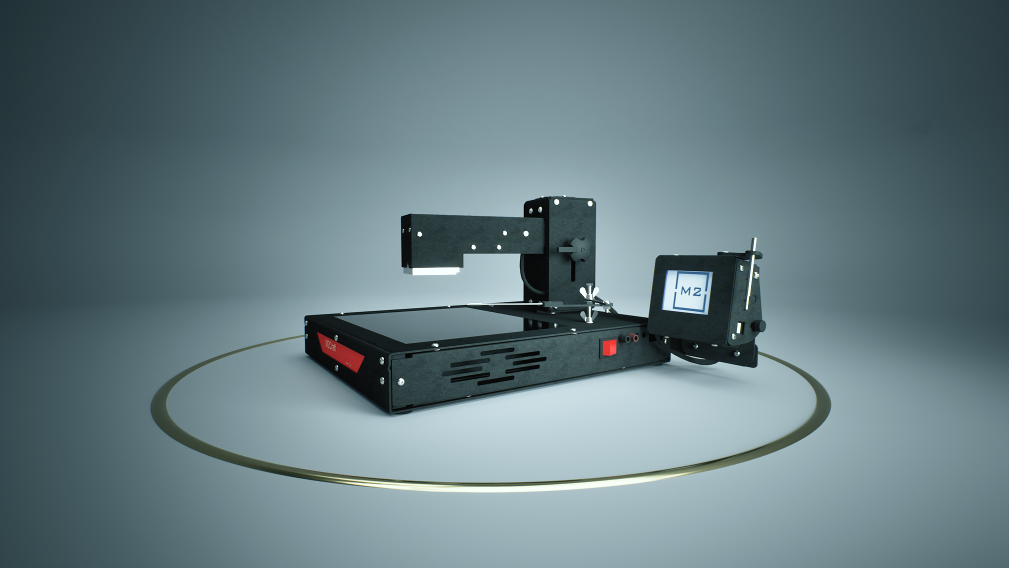

ИК паяльная станция M2Craft 5.0

Данная модель станции наш возврат к классической схеме нижнего нагревателя – 4 кварцевые кассеты. Со станций с 4 нагревательными элементами мы начинали производить наши станции это был 2012 г. Это своеобразная реплика наших старых, надежных , трудящихся до сих пор станций на просторах нашей страны.Данная модель паяльного оборудования прежде всего предназначена для небольших и средних сервисных центров. Модель бюджетна. Но при невысокой цене обладает всеми возможностями пайки. Фактически можно работать с подавляющим большинством электронных плат ноутбуков, компьютеров, игровых приставок, планшетов, сотовых телефонов и похожего оборудования. Имеется возможность в случае необходимости отключать две из кварцевых кассет тем самым уменьшая площадь нижнего нагревателя, что бывает нужным при пайке плат небольшого размера.

Управление станцией осуществляется с помощью контроллера собственной разработки.Программа управления разрабатывалась с учетом опыта реальной пайки БГА микросхем в условиях сервисного центра. Само управление основано на простых алгоритмах настройки профиля. Настройки пред нагрева, нагрева и непосредственно пайки. Все меню выполнено на русском языке. Перемещение по меню осуществляется посредством сенсорной панели. Имеются предустановленные общие профили для пайки свинец и без свинец содержащих припоев. Все это дает возможность без дополнительного обучения непосредственно приступить к выполнению паяльных работ. Обновление программного обеспечения контроллера (прошивки) осуществляется посредством подключения к компьютеру через USB кабель.

Контроллер управления

Контроллер управления станцией собственной разработки и содержит в себе все необходимые опции для работы с нагревательными элементами и термодатчиками станции.Блок управления имеет основные режимы работы. Часть преднастроенных профилей.
Режимы работы:
  • СТАНЦИЯ (работают верхний и нижний нагреватели)
  • ВЕРХНИЙ НАГРЕВАТЕЛЬ (работает только верхний нагреватель).
  • НИЖНИЙ НАГРЕВАТЕЛЬ (работает только нижний нагреватель).
  • РУЧНОЙ (ручная установка мощности нижнего и верхнего нагревателей). В данном случае на главном экране появляются дополнительные стрелочки для уменьшения и увеличения мощности верхнего или нижнего нагревателя. Стрелочки активируются при запуске пайки.
  • Компьютер (управление с помощью внешнего подключения к компьютеру или иному устройству)(на момент июнь 2024 года пока не доступно).
Более подробно о самой разработке контроллера управления можно по ссылкам ниже и также ознакомится с параметрами прошивок блока управления. На текущий момент (с 2023 года) мы используем прошивку версии 7. Версия 5 более поздняя устанавливалась ранее до 2023 года. Все замечаемые пользователями недостатки стараемся отслеживать и устранять.

Нижний нагреватель

  • Выполнен в металлическом корпусе. На корпусе имеются разъемы для подключения питания 220 вольт, верхнего нагревательного элемента, подключения двигателя привода (опционально), а так же выключатели для включения станции и включения полной площади нагрева (опционально, при использование 4 кварцевых кассет). Кроме того на корпусе расположены разъемы типа “банан” для подключения датчика температуры – термопара К-типа.
  • В качестве нагревательных элементов мы используем — КВАРЦЕВЫЕ КАССЕТЫ.
  • Размер каждой кассеты – 62Х124 мм. Мощность 400 ВАТТ.
  • Кварцевый нагреватель это НЕ кварцевая лампа. Устройство кварцевого нагревателя — это кварцевая трубка с уложенной внутри нагревательной спиралью. Фактически моментальная отдача тепла через кварцевое стекло и кварц отлично проводит инфракрасное излучение. Лампы — это совершенно другая технология. В кварцевых нагревателях как таковое световое излучение минимально. Никакого воздействия на глаза понятно нет, только инфракрасное излучение. Длинна волны ИК излучения — 2-10 мкм.
  • В данной модели для нижнего подогрева используется 4 больших кварцевые кассеты установленные единым блоком. В центральной кассете установлен термодатчик К-типа. Датчик встроен непосредственно в нагреватель.
  • Общая мощность нижнего нагревателя 1600 ВАТТ.
  • Максимальная температура нагрева около 500 градусов Цельсия. Сверху кварцевые кассеты закрыты темной термостойкой керамикой толщиной 4 мм и специальным внутренним рифлением. С учетом этого максимальная температура непосредственно поверхности была нами достигнута в ходе экспериментов на уровне 300 градусов. Что более чем достаточно для проведения паяльных работ.
  • Размер активной площади нижнего нагревателя — 260Х235 мм. Данный размер позволяет без проблем работать с подавляющим большинством плат не задумываясь о тонкой настройке профиля.
  • Над кварцевыми кассетами мы размещаем 4 мм стекло-керамику. Она создает инертность при нагреве и охлаждении, которая компенсируется программным  управлением. При необходимости стекло-керамическую панель можно снять, но нужно будет выбрать модель станции MICRO (там нагревательный элемент открыт).
  • При использовании стекло-керамической панели мы нагреваем сначала ее и уже затем от нее происходит нагрев паяемой электронной платы. Нагревательные элементы поддерживают нагрев стекло-керамической пластины, тем самым достигается максимальная равномерность нагрева.

Верхний нагреватель

  • Верхний нагревательный элемент выполнен из металла и пластика. С закрепленным двигателем привода (опционально).
  • Степени свободы – вокруг оси, вверх-вниз,по направляющей вдоль нижнего нагревателя (опционально).
  • Нагревательный элемент – кварцевая кассета 62Х62 мм или 100Х100 мм. Мощность 250 ВАТТ или 450 ВАТТ.
  • Корпуса непосредственно нагревательных элементов устроены так , что основной тепловой поток распространяется в одном направлении и передача тепла от нагревательной спирали через кварцевую трубку имеет максимальную эффективность. Это дает возможность при меньшей мощности (в отличие от керамических элементов) давать большую степень нагрева.
  •  При такой относительно небольшой мощности (для нагревателя 62Х62 мм и мощности 250 ВАТТ) возможна пайка практически любых микросхем с размерами до 55Х55 мм. Тепловое пятно на плате имеет размер около 70Х70 мм (зависит от высоты подъема головы). При использовании нагревательного элемента 100Х100 мм и мощностью 450 ВАТТ тепловое пятно около 120Х120 мм и рекомендуется использование данного нагревателя для снятия больших слотов процессора например (получиться более мягко).
  •  Кварцевый элемент позволяет с высокой точностью и без инерционности произвести пайку по любому термо-профилю. Не требуется никакого дополнительного охлаждения. Очень быстрый нагрев и такое же охлаждение.
  •  При необходимости можно заменить верхний нагреватель размером 62Х62 мм на более большой с размером 100Х100 мм. Для замены достаточно открутить несколько винтов. При этом никакого изменения программного обеспечения не требуется.

Ниже посмотрите краткое обзорное видео конструктива станции.

Примеры работы на станции M2Craft 5.0

  1. Далее представлено видео по снятию слота процессора. После снятия слота осмотр на наличие термических повреждений. Следов воздействия температуры на наклейки и элементы. Данный слот был припаян на свинец содержащий припой и его снятие произошло при 178-180 градусов Цельсия. Перед снятием был настроен профиль при работе с функцией ДОНАГРЕВ.

2. Примеры снятия микросхем. От самых простых вариантов. До варианта с приклеенной микросхемой. При этом отметим обязательный визуальный осмотр после пайки самих плат и снятых микросхем.
Работа с нашими станциями в частности со станцией M2CRAFT 5.0  не сложна. Однако панель управления содержит большое количество опций для настройки профиля и самой станции. Желательно перед началом пайки хотя бы ознакомится с основными моментами настройки профиля.
С этим можно ознакомится по ссылке на страницы по версии 5 и версии 7.
Ознакомится с версией 5
Ознакомится с версией 7
